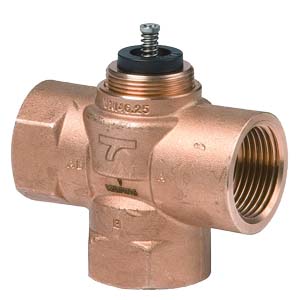

西门子三通区域阀VXI46概述
Name
ID
产品说明
连接螺纹
SFA..Δpmax
STA..Δpmax
公称直径
kvs阀门全开时的额定流量系数
VXI46.15/2
101508903
VXI46.15/2内螺纹连接三通阀
Rp ?"
300 kPa
200 kPa
15
2.15 m3/h
VXI46.20/2
101508905
VXI46.20/2内螺纹连接三通阀
20
3.5 m3/h
VXI46.25/2
101508906
VXI46.25/2内螺纹连接三通阀
Rp 1"
250 kPa
150 kPa
25
5 m3/h
VXI46../2
三通区域阀, PN16带开关特性
3-port valves, internally threaded connections, for the control of zones or terminal units. Suitable media: water (to VDI 2035), water with anti-freeze.
行程
2.5 mm
泄漏率
0...0.05% of kvs value
旁通泄漏率
2...5% of kvs value
介质
水; 防冻液
介质温度
1...110 °C
阀门流量特性
Non-linear (on/off)
允许工作压力
1600 kPa
阀门内件材料
Stainless steel, brass
额定压力
PN 16
