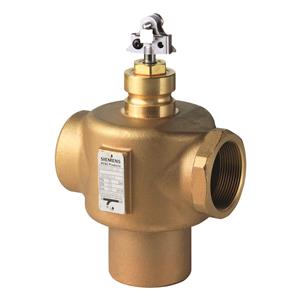

西门子内螺纹三通座阀VXI47概述
Name
ID
产品说明
连接螺纹
SBX..Δpmax
SBX..Δps
公称直径
kvs阀门全开时的额定流量系数
VXI47.15-2.5
101412943
三通座阀，内螺纹，PN16，DN15，kvs 2.5
Rp ?"
400 kPa
1600 kPa
15
2.5 m3/h
VXI47.15-4
101412944
三通座阀，内螺纹，PN16，DN15，kvs 4
4 m3/h
VXI47.20-6.3
101412945
三通座阀，内螺纹，PN16，DN20，kvs 6.3
20
6.3 m3/h
VXI47.25-10
101412946
三通座阀，内螺纹，PN16，DN25，kvs 10
Rp 1"
1550 kPa
25
10 m3/h
VXI47.32-16
101412947
三通座阀，内螺纹，PN16，DN32，kvs 16
Rp 1?"
875 kPa
32
16 m3/h
VXI47.40-25
101412948
三通座阀，内螺纹，PN16，DN40，kvs 25
525 kPa
40
25 m3/h
VXI47.50-40
101412949
三通座阀，内螺纹，PN16，DN50，kvs 40
Rp 2"
300 kPa
50
40 m3/h
BPZ:VXI47..
三通座阀，内螺纹连接，在 HVAC 系统中用作控制阀或安全截止阀。适用介质有：水（参照 VDI 2035）、防冻水。
行程
20 mm
泄漏率
阀门额定容量的 0...0.02%
介质
水; 防冻液
阀门流量特性
等百分比
允许工作压力
阀体材质
青铜 CC491K (Rg5)
阀门内件材料
不锈钢、黄铜
额定压力
PN 16
技术参数表
N4470
