型号： 三通座阀VXF43
名称： 三通座阀VXF43

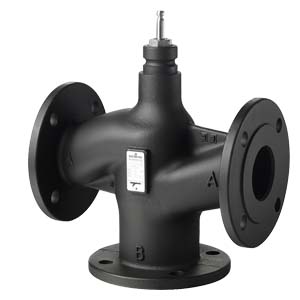

西门子三通座阀VXF43

概述

Name

ID

产品说明

SAV..
Δpmax

SKC..
Δpmax

公称直径

kvs阀门全开时的额定流量系数

VXF43.100-160

101178060

三通座阀, 法兰, PN16, DN100, kvs 160

125 kPa

250 kPa

100

160 m3/h

VXF43.125-250

101178061

三通座阀, 法兰， PN16, DN125, kvs 250

90 kPa

160 kPa

125

250 m3/h

VXF43.150-400

101178062

三通座阀,法兰, PN16, DN150, kvs 400

60 kPa

100 kPa

150

400 m3/h

VXF43.65-63

101178048

三通座阀, 法兰, PN16, DN65, kvs 63

400 kPa

650 kPa

65

63 m3/h

VXF43.80-100

101178049

三通座阀, 法兰, PN16, DN80, kvs 100

225 kPa

400 kPa

80

100 m3/h



功能

BPZ:VXF43..

三通座阀 PN16 带有法兰连接


  • 带有与 ISO 7005 连接的法兰

  • 用于开环和闭环系统，冷却水,冷冻水,低温高温水、盐水、传热油、饱和过热蒸汽的控制


技术规范

行程

40 mm

泄漏率

0...0.01 % of kvs 值

旁通泄漏率

0.5...2 % of kvs 值

介质温度

-20…220 °C

阀门流量特性

直通: 等百分比; 直通: kvs 250/400 线性; 旁通: 线性

阀门可调比

>100

允许工作压力

1600 kPa

阀体材质

球墨铸铁 EN-GJS-400-18-LT

阀门内件材料

不锈钢

额定压力

PN 16

技术参数表

N4404

更多信息

备注:
当使用V . . F43 . .V . . F53 . .带有一个加热元件和介质的温度低于5°C的阀门时,阀杆密封函必须更换。
